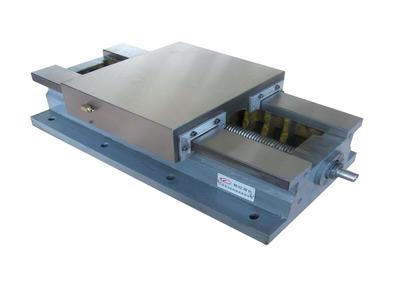

数控滑台HK30

横截面尺寸图：

纵向尺寸图：

参数表：

一、滑台特点：

   1. 滑台主体材料采用灰铸铁HT300，强度好，导轨热处理硬度高（≥52HRC），可进行重力切削，导轨由导轨磨一次磨削成功，导向精度好；

   2. 结构符合铸件铸造强度的特点，薄壁多筋，刚性好，抗变形能力强，每件铸件都经过时效处理，导轨精度保持稳定；

   3. 高精度双螺母滚珠丝杠传动，承载力大，动态性能好，加工精度高；

   4. 滑板与导轨接触面统一采用贴塑，优点多：

     ①动摩擦因数小，滑动灵活，低速无爬行；

     ②耐磨性好，使用寿命长，维修时间延长。

   5. 合理的油槽，充分的油润滑，只要是滑动接触面就有油进入进行润滑，避免干摩擦，**限度地减少接触面的磨损，长久地保持精度；

   6. 全封闭的刮屑装置，防止铁屑灰尘进入导轨损伤滑动接触面，从而影响使用寿命。

二、规格及种类

   1. 规格齐全，品种多，常规品种见上面参数表中**列数据；

   2. 除常规品种外，还可根据客户的实际使用要求进行非标定制，周期一般在30-35天，甚至更短。

三、滑台附件（可选配，价格另计）

   防护罩：1.风琴式导轨防护罩  2.不锈钢导轨护罩

   电机座：1.110电机座        2.130电机座

四、滑台的应用

   一般在滑台上安装工件或动力头等相关附件后，通过滑台的进给运动，对工件进行铣削，钻削，镗削加工。用多个不同规格的滑台，然后在相应的滑台上面装上动力头和工件组合在一起就形成了组合机床，可进行复杂零部件的加工或进行批量生产，大大提高工件的生产率和制造精度。

   滑台应用面广，可广泛应用于各种钻、铣、镗类组合机床及专用机床。
